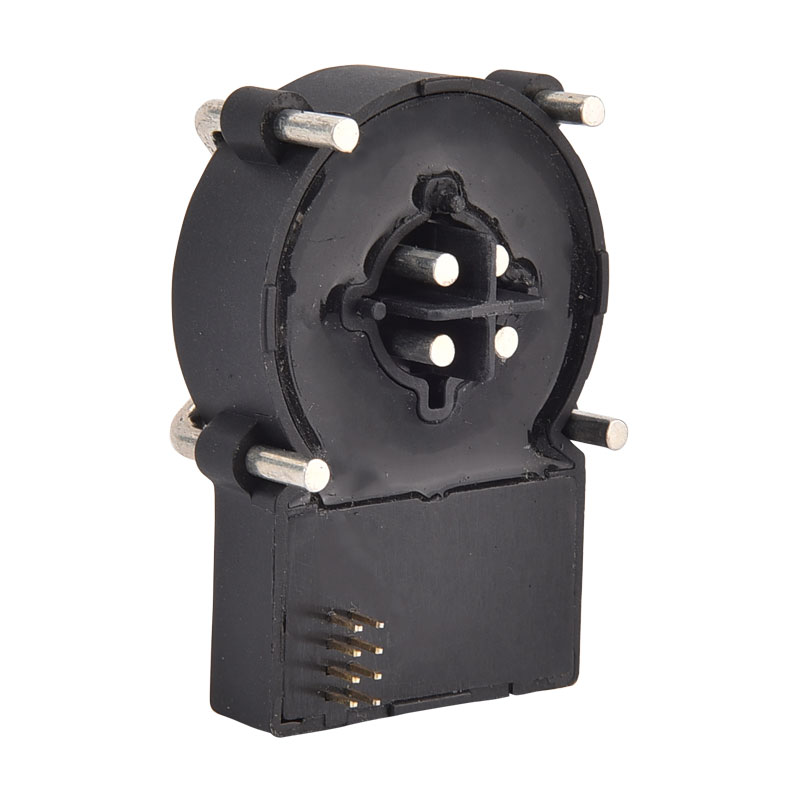

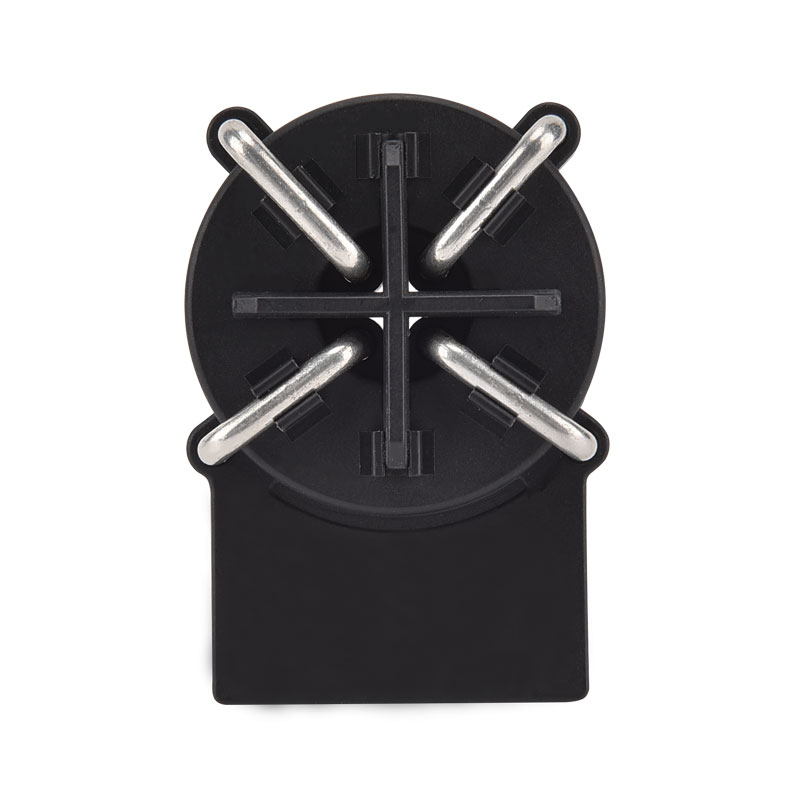

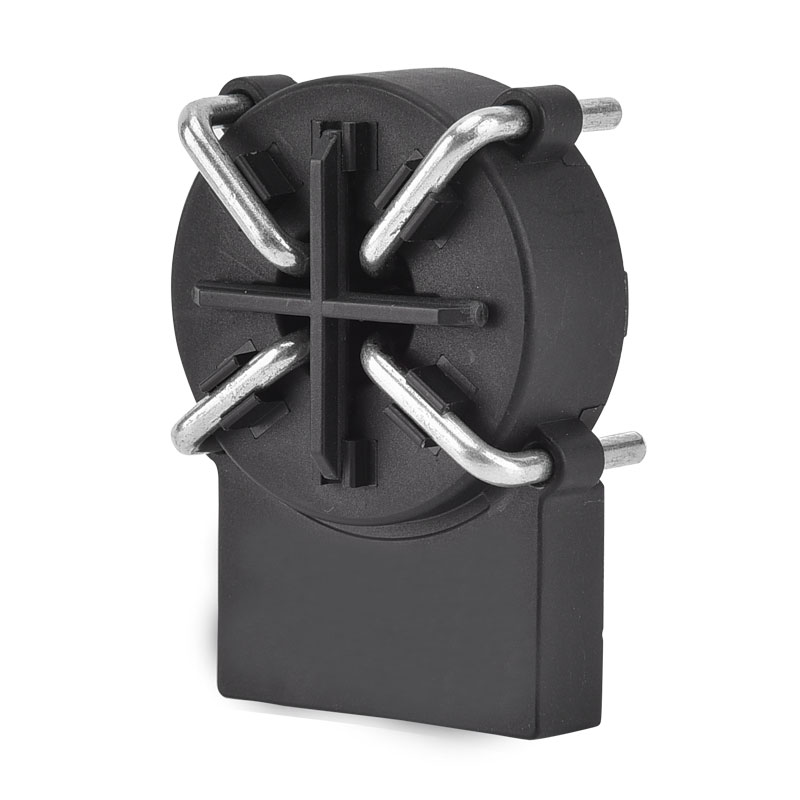

Mô -đun phát hiện dòng điện còn lại của loạt XKCA được áp dụng rộng rãi, đặc biệt là trong các trạm sạc công cộng cho xe điện, xe máy điện, xe đạp điện, phí sạc và quản lý an toàn điện. Nó cung cấp cách sử dụng đơn giản và cài đặt dễ dàng.
Đặc trưng
■ Cung cấp đơn +5 V
Is
■ Dây dẫn chính 3 pha trên mô-đun (Typ. 32a, Max. 40a)
■ Đầu ra PWM cho chỉ định giá trị hiện tại dư DC (0 ~ 30mA)
■ Đầu ra lỗi cho chỉ báo lỗi hệ thống
■ Được gắn trên bảng PCB
■ Hàm tự kiểm tra
Ứng dụng
■ Phát hiện lỗi mặt đất
■ Trạm sạc xe điện
■ Phát hiện hiện tại rò rỉ chuyển đổi
Tiêu chuẩn
■ Áp dụng cho các yêu cầu hiện tại còn lại của IEC 62752
■ Áp dụng cho các yêu cầu hiện tại còn lại của IEC 62955 cho RDC-PD
■ Áp dụng cho các yêu cầu hiện tại còn lại của UL2231
■ Các thành phần được thiết kế Full Full Rohs/Reach
Sản phẩm áp dụng
Sơ đồ ứng dụng điển hình
Định nghĩa pin :
Pin-Không | Tên pin | Chức năng |
1 | Lỗi | ■ Chân đầu ra mở cửa để chỉ ra tình trạng lỗi hệ thống ■ Khi không có lỗi hệ thống, pin này sẽ được tiến hành thành GND ■ Khi xảy ra lỗi hệ thống, mã pin này sẽ được tăng cường cao |
2 | Kiểm tra | A ■ Sau khi hiệu chuẩn kết thúc, hệ thống sẽ tạo nội bộ dòng điện còn lại, để kiểm tra xem mô -đun có thể thực hiện phản hồi chính xác hay không. Trong quy trình này, X20-Out & X6-Out sẽ chuyển sang quá mức cao nếu mô-đun hoạt động chính xác. Chú ý: ■ Khi sử dụng chức năng thử nghiệm, mạch chính phải được cắt để đảm bảo không có dòng điện còn lại ■ Khi sử dụng chức năng pin này, vui lòng làm theo sơ đồ thời gian |
3 | X6-out | Is ■ Khi tổng số r.m.s hiện tại còn lại vượt quá giá trị trippling toàn dòng ■ Khi xảy ra lỗi hệ thống, đầu ra này ở trạng thái quá nhiều ■ Đối với các điều kiện bình thường khác, đầu ra này ở mức thấp (GND) |
4 | X20-out | ■ Nếu dòng điện còn lại vượt quá giá trị vấp tất cả dòng điện (đối với Pure-AC thường là 17,8 MAAC) ■ Khi xảy ra lỗi hệ thống, đầu ra này ở trạng thái quá nhiều ■ Đối với các điều kiện bình thường khác, đầu ra này ở mức thấp (GND) |
5 | GND | ■ mặt đất |
6 | Vdd | ■ Cung cấp năng lượng mô -đun, Điện áp tiêu chuẩn 5VDC ■ Đầu vào điện áp cần có trong vòng 4,85 ~ 5.15VDC, khả năng đầu ra điện> 100mA ■ Nguồn cung cấp gợn ≤ 150mV (Đề xuất sử dụng mạch LDO, để tham khảo IC LP2985A-50DB) |
7 | PWM | ■ Chỉ ra thành phần dòng dư DC với chu kỳ nhiệm vụ với PWM 8kHz ■ Độ phân giải đầu ra = 3,33%/MADC từ 0 ~ 30MADC ■ Độ chính xác khoảng ± 0,5mA |
8 | N.C. | ■ Không được sử dụng |
Đặc điểm điện/độ tin cậy
Char | Tối thiểu | TYP | Tối đa | Đơn vị | |
1 | Dòng RMS danh nghĩa chính (1Phase / 3Phase) | 32 | 40 | A | |
2 | Cung cấp điện áp | 4.85 | 5 | 5.15 | V |
3 | Nhiệt độ hoạt động xung quanh | -40 | +105 | ℃ | |
4 | Nhiệt độ lưu trữ xung quanh | -20 | +65 | ℃ | |
5 | Tiêu thụ năng lượng tĩnh | 110 | MW | ||
6 | Giải phóng mặt bằng điện; chính | 6.5 | mm | ||
7 | Giải phóng mặt bằng điện; | 10 | mm | ||
8 | Khoảng cách leo núi; chính | 8 | mm | ||
9 | Khoảng cách leo; | 10 | mm | ||
10 | Đầu vào điện áp, mức thấp | 0 | 0.6 | V | |
11 | Đầu vào điện áp, mức cao | 4.2 | 5 | V | |
12 | Cuộc sống thiết kế lý thuyết | 20 | Yr | ||
13 | Vận hành độ cao | 4000 | m |
Trip-hiện tại (Đặc điểm liên quan đến hiện tại còn lại)
Wav | Freq | Tối thiểu | TYP | Tối đa | Đơn vị | |
1 | AC | 50Hz | 15 | 17.8 | 20 | MA |
2 | A0 | 50Hz | 11 | 17 | 26 | MA |
3 | A90 | 50Hz | 10 | 18.5 | 27 | MA |
4 | A135 | 50Hz | 10 | 22.9 | 28 | MA |
5 | 2pdc | - | 3.5 | 5.0 | 7 | MA |
6 | 3pdc | - | 3.1 | 4.5 | 6.2 | MA |
7 | S-DC | - | 3.0 | 4.5 | 6.0 | MA |
Thời gian chuyến đi (các đặc điểm liên quan đến hiện tại còn lại)
Wav | Freq | Hiện hành | TYP | Tối đa | Đơn vị | |
1 | AC | 50Hz | 30mA | 50 | 1000 | bệnh đa xơ cứng |
2 | AC | 50Hz | 60mA | 16 | 100 | bệnh đa xơ cứng |
3 | AC | 50Hz | 150mA | 15 | 60 | bệnh đa xơ cứng |
4 | AC | 50Hz | 5a ~ 100a | 8.5 | 60 | bệnh đa xơ cứng |
5 | A0 | - | 42MA | 25 | 100 | bệnh đa xơ cứng |
6 | A0 | - | 84mA | 18 | 60 | bệnh đa xơ cứng |
7 | A0 | - | 210mA | 10 | 60 | bệnh đa xơ cứng |
8 | A0+DC | - | 42MA+6MADC | 18 | 60 | bệnh đa xơ cứng |
9 | A0+DC | - | 84mA+6madc | 15 | 60 | bệnh đa xơ cứng |
10 | A0+DC | - | 210mA+6madc | 15 | 60 | bệnh đa xơ cứng |
11 | S-DC | - | 6mA | 48 | 1000 | bệnh đa xơ cứng |
12 | S-DC | - | 60mA | 16 | 100 | bệnh đa xơ cứng |
13 | S-DC | - | 300mA | 8.5 | 60 | bệnh đa xơ cứng |
14 | 2pdc/3pdc | - | 60mA | 20 | 100 | bệnh đa xơ cứng |
15 | 2pdc/3pdc | - | 120mA | 15 | 60 | bệnh đa xơ cứng |
16 | 2pdc/3pdc | - | 300mA | 12 | 60 | bệnh đa xơ cứng |
17 | 2pdc/3pdc | - | 5a ~ 100a | 12 | 60 | bệnh đa xơ cứng |
Kích thước sản phẩm (mm)
Sơ đồ thời gian :
■ T0 là thời gian chờ đợi để ổn định hệ thống, T0≈ 270ms
■ T1 là thời gian chờ đợi, nó được đề xuất T1 ≥ 100ms
■ T2 là thời gian đặt hàng hiệu chuẩn và tự kiểm tra, nó được đề xuất 50ms ≤ t2 100ms
■ T3 là thời gian chờ đợi DC tự kiểm tra, T3≈ 200ms, nên đọc X6-Out sau 300ms
■ T4 là thời gian chờ đợi cho tự kiểm tra AC, T4≈ 690ms, được đề xuất để đọc X30-out sau 300ms
■ T5 là thời gian chỉ định tự kiểm tra AC, T5 ≈ 1580ms
■ T6 là thời gian chỉ định tự kiểm tra DC, T6 ≈ 1090ms
Mạch tự kiểm tra :
■ 2 mở rộng trên ZCT để tạo dòng điện DC được mô phỏng
■ Bằng cách sử dụng VDD để tạo giá trị điển hình = 6,53 MADC mô phỏng dòng dư còn lại
■ Dòng điện này là điều kiện vấp phải bị hạn chế nhất để kiểm tra xem hệ thống có hoạt động đúng không
Ngưỡng lật tín hiệu số
■ Để tránh dao động tín hiệu, việc lật đầu ra tín hiệu đã được đặt với ngưỡng vấp ngã và ngưỡng phục hồi
■ Khi vấp ngưỡng đạt được , lật X-Out liên quan và khi dòng điện giảm xuống ngưỡng phục hồi
, X -O-Out liên quan một lần nữa, trở lại trạng thái cấp thấp
■ được đặt là giá trị vấp 100% điển hình và
được đặt thành giá trị vấp 55% điển hình
