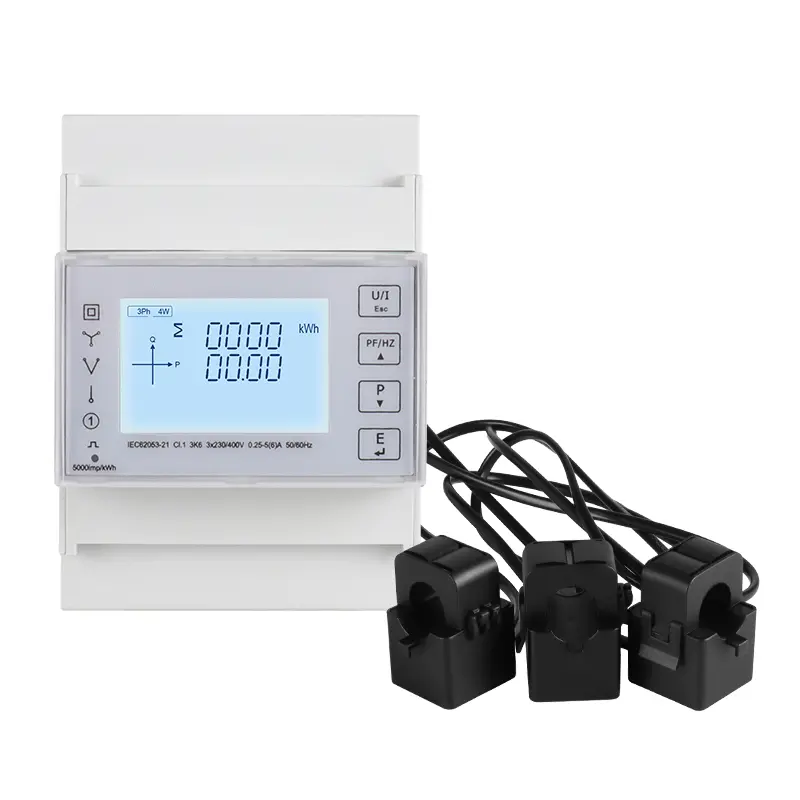

3P 4W Đo lường độ chính xác cao DIN Rail Năng lượng thông minh

Xinkong Electrical là một nhà sản xuất và nhà cung cấp máy đo thông minh năng lượng DIN Rail Năng lượng DIN Rail Năng lượng thông minh chuyên nghiệp 3P 4W tại Trung Quốc. Chúng tôi đã được chuyên môn trong nhiều năm. Sản phẩm của chúng tôi có lợi thế về giá tốt và bao gồm hầu hết các thị trường Đông Nam và Trung Á. Chúng tôi mong muốn trở thành đối tác lâu dài của bạn ở Trung Quốc.

Gửi yêu cầu

Mô tả Sản phẩm

3P 4W Đo lường độ chính xác cao DIN Rail Năng lượng đồng hồ thông minh là DIN Rail Lắp đặt máy đo năng lượng chức năng. tham số, hệ số công suất, vv; Trong khi đó Họ cũng có thể cung cấp Việc đo nhiều thông số năng lượng điện, chẳng hạn như năng lượng hoạt động hai chiều, năng lượng phản ứng, thống kê tiêu thụ điện hàng tháng và hàng ngày. Chuỗi sản phẩm này cũng có thể hỗ trợ phân tích thông số năng lượng điện trong 1P2W và 3P4W Đặc điểm cuộc sống. Chuỗi sản phẩm này có giao diện truyền thông rs485, tốc độ baud tối đa Hỗ trợ 38400bps, hỗ trợ các giao thức truyền thông Modbus RTU. Nó có thể dễ dàng nhận ra chức năng đọc dữ liệu từ xa và áp dụng thiết kế LCD màn hình lớn và khóa nhạy cảm ứng, có thể dễ dàng thực hiện chế độ xem cục bộ và đặt hoạt động của các tham số biến thể. Sản phẩm có chức năng bảo vệ mật khẩu, đảm bảo bảo mật dữ liệu của sản phẩm.

3P 4W Đo lường độ chính xác cao DIN Rail Năng lượng Máy đo thông minh được thiết kế để giám sát năng lượng điện của biến tần quang điện, phân tích thống kê tiêu thụ điện năng lượng mới, nhu cầu giám sát điện của các tiện ích hệ thống điện và các tòa nhà thông minh. Chức năng giao tiếp hoàn chỉnh của nó rất phù hợp cho các hệ thống điều khiển khác nhau, hệ thống SCADA và Hệ thống quản lý năng lượng.

Đặc trưng

Truy cập 100ADIRECT hiện tại tối đa

Nắp đường sắt DIN, chiều rộng mô đun tiêu chuẩn 4.

Đo lường tham số đa chức năng, cung cấp điện áp, dòng điện, công suất hoạt động, công suất phản ứng, công suất rõ ràng, công suất Yếu tố, góc pha, v.v.

Cung cấp nhiều dữ liệu thống kê và các chức năng lưu trữ cục bộ, chẳng hạn như sức mạnh hai chiều, nhu cầu và dữ liệu thống kê khác. Cung cấp số liệu thống kê tiêu thụ điện hàng tháng trong 12 tháng qua và số liệu thống kê tiêu thụ điện hàng ngày trong 31 ngày qua

Hỗ trợ chức năng truyền thông rs485, tốc độ baud lên tới 38400bps, hỗ trợ giao thức Modbus RTU.

Hỗ trợ một giao diện đầu ra xung OptoCoupler và các tham số đầu ra có thể được đặt.

Thời gian làm mới LCD là 1 giây, Hỗ trợ hướng dẫn hoặc tự động Hiển thị cuộn (có thể định cấu hình)

Tham số

1. Đơn vị có thể đo lường và hiển thị
Rms tức thời Giá trị
Hiện hành	Mỗi pha, trung tính
Điện áp	L-L, L-n
Tính thường xuyên	45 đến 65Hz
Sức mạnh tích cực	Tổng số và mỗi pha
Hệ số công suất	Tổng số và mỗi pha
Năng lượng Giá trị (bao gồm: nhập, Xuất, Nhập + Xuất)

Năng lượng hoạt động	0 đến 9999999,999 kWh
Năng lượng hoạt động đa thuế (T1 - T4)	0 đến 9999999,999 kWh
2. Đơn vị có thể đo lường và liên lạc đọc
Năng lượng Giá trị
Năng lượng rõ ràng (tổng cộng)	0 đến 9999999999
Phản ứng đa thuế Năng lượng (T1 - T4)	0 đến 9999999.999 KVARH, bao gồm: nhập, xuất, nhập khẩu+xuất khẩu
Tiêu thụ điện hàng tháng trong 12 tháng qua	Tổng năng lượng hoạt động Phạm vi: 0 đến 9999999.999 kWh
Tiêu thụ năng lượng hàng ngày trong 31 ngày qua	Tổng năng lượng hoạt động Phạm vi: 0 đến 9999999.999 kWh
3. Đơn vị có thể giải quyết được
Lớp học giao tiếp	Địa chỉ Modbus, tốc độ baud, bit chẵn lẻ, Bit Stop Bit
Lớp cấu hình hệ thống	Mật khẩu người dùng (HMI), Loại hệ thống điện
Lớp đầu ra xung	Loại đầu ra xung, chiều rộng đầu ra xung, tốc độ đầu ra xung
Lớp học thời gian	Thời gian hiển thị cuộn tự động, Backlit thời gian, thời gian hệ thống (RTC), thuế quan thời gian

Đặc điểm kỹ thuật

Điện Đặc trưng
Loại đo lường		RMS bao gồm hài hòa trên hệ thống AC, Hỗ trợ 1P2W, 3P3W, 3P4W
Độ chính xác đo lường	Điện áp, dòng điện	Lớp 0,5, theo IEC 61557-12
	Sức mạnh tích cực	Lớp 1 / 0,5, theo IEC 61557-12
	Công suất phản ứng	Lớp 2, theo IEC 61557-12
	Sức mạnh rõ ràng	Lớp 1, theo IEC 61557-12
	Năng lượng hoạt động	Lớp 1 / 0,5, theo IEC 62053-22, IEC 61557-12
	Năng lượng phản ứng	Lớp 2, theo IEC 62053-23, IEC 61557-12
	Hệ số công suất	Lớp 1, theo IEC 61557-12
	Tính thường xuyên	Lớp 0.2, theo IEC 61557-12
	Biến dạng điều hòa	Lớp 2, theo IEC 61557-12
Tốc độ cập nhật dữ liệu		1 giây. Tùy chọn 100 ms
Đầu vào-điện áp	Flotage Spleen (một)	230 VAC (L-N) / 400 VAC (L-L)
	Kết nối trực tiếp	Phạm vi đo: 85 đến 275 VAC (L-N), 85 ~ 480 VAC (L-L)
	Phạm vi tần số	45 đến 65 Hz
	Năng lực quá tải	2*un trong 1 giây
Đầu vào-hiện tại	Phạm vi đo	0,005 đến 100 A, dòng điện cơ bản (IB) là 10a
Đầu vào-hiện tại	Năng lực quá tải	30*imax trong 0,01 giây
Đầu ra xung	Loại giao diện	Open Collector OptoCoupler
	Hằng số xung	400/100/10/1 IMP / KWH (KVARH) (có thể định cấu hình)
	Chiều rộng xung	60/100/200 mili giây (có thể định cấu hình), mặc định là 100milliseconds
	Loại đầu ra xung	Nhập khẩu/xuất khẩu/tổng năng lượng hoạt động, Nhập khẩu/xuất khẩu/tổng năng lượng phản ứng (Có thể định cấu hình)
	Lớp học	Lớp A, theo IEC 62053-31
	Điện áp đầu vào	5 ~ 27 VDC
Đèn báo xung trên bảng điều khiển		Hằng số xung là 400imp/kWh
Độ chính xác đồng hồ thời gian thực		0,5 s/ngày

Cơ học Đặc trưng
Mức độ bảo vệ IP (IEC 60529)	Được thiết kế để hiển thị phía trước IP51, thân máy IP30 mét
Kích thước (W X H X D)	99 x 71 x 65 mm
Vị trí gắn kết	DIN Rail Gắn
Vật liệu của trường hợp đồng hồ	UL 94 V-0
Môi trường Đặc trưng
Nhiệt độ hoạt động	-25 đến+55
Nhiệt độ lưu trữ	-40 đến+80
Độ ẩm	<90%, không áp dụng
Mức độ ô nhiễm	2
Độ cao	Lên đến 2000m
Rung động	10 Hz đến 150Hz, IEC 60068-2-6
Điện từ Đặc trưng
Xả tĩnh điện	Cấp 4, theo IEC 61000-4-2 (1)
Miễn dịch với các lĩnh vực bức xạ	Cấp 3, theo IEC 61000-4-3 (1)
Miễn dịch đối với các quá độ nhanh điện	Cấp 4, theo IEC 61000-4-4 (1)
Miễn dịch cho tăng	Cấp 4, theo IEC 61000-4-5 (1)
Miễn dịch đối với các xáo trộn được tiến hành	Cấp 3, theo IEC 61000-4-6 (1)
Miễn dịch cho từ trường	IEC 61000-4-8 (1)
Miễn dịch với điện áp giảm	IEC 61000-4-11 (1)
Phát thải bức xạ	Lớp B, theo EN55011
Tiến hành khí thải	Lớp B, theo EN55011
Hài hòa	IEC 61000-3-2 (1)
(1): Thử nghiệm thử nghiệm được thực hiện theo yêu cầu cấp của các sản phẩm cấp công nghiệp trong IEC61326-1
Sự an toàn
Danh mục đo lường	Cat III, theo IEC 61010-1
Thể loại quá điện áp	Cat III, theo IEC 61010-1
Cách nhiệt	Kiểm tra điện áp AC: 4kV trong 1 phút
Cách nhiệt	Kiểm tra điện áp xung: 6kV - 1,2/50
Lớp bảo vệ	II, theo IEC61010-1
Truyền thông
Giao diện tiêu chuẩn và giao thức	2 dây rs485, modbus rtu
Tỷ lệ Buad	1200 đến 38400 bps, mặc định là 9600 bps
Bit chẵn lẻ	Không, thậm chí, lẻ, mặc định là không có
Dừng lại bit	1 hoặc 2, mặc định là 1
Thời gian phản hồi	<100ms
Chế độ truyền	Half-Duplex
Khoảng cách truyền	Lên đến 1000m
Tối đa. Tải xe buýt	64 PC

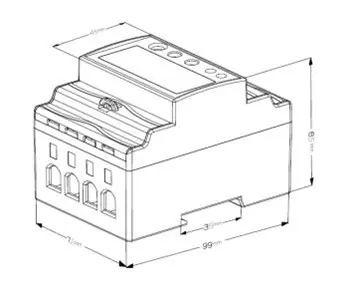

Kích thước cài đặt
